Jak oznakować strefy niebezpieczne i drogi komunikacyjne?
Strefy niebezpieczne i drogi komunikacyjne trzeba oznaczać tak, aby użytkownik rozpoznawał przebieg trasy, granicę zagrożenia i wymagane zachowanie zanim wejdzie w obszar ryzyka. W zakładzie pracy samo narysowanie linii na podłodze nie wystarcza, jeżeli zagrożenie wymaga dodatkowego znaku, wygrodzenia, bariery albo zmiany organizacji ruchu. Oznakowanie powinno być spójne z rzeczywistym układem hali, magazynu lub warsztatu i utrzymywane w stanie czytelnym.
Ogólne przepisy BHP wymagają, aby na terenie zakładu pracy drogi komunikacyjne i transportowe, przejścia dla pieszych oraz dojazdy pożarowe były wykonane i oznakowane zgodnie z właściwymi przepisami i Polskimi Normami. Miejsca występowania zagrożeń powinny być oznakowane widocznymi barwami lub znakami bezpieczeństwa, a gdy samo oznaczenie nie zapewnia odpowiedniej ochrony, miejsce niebezpieczne trzeba odpowiednio wygrodzić, wyłączyć z użytkowania albo zabezpieczyć w inny skuteczny sposób.
Od czego zacząć projekt oznakowania stref i dróg?
Najpierw narysuj rzeczywisty ruch ludzi, wózków, pojazdów i materiałów. Oznaczenia powinny wynikać z organizacji pracy, a nie odwrotnie. Zaznacz wejścia, bramy, ciągi piesze, miejsca krzyżowania się ruchu, punkty załadunku, regały, obszary odkładcze, stanowiska maszyn, strefy serwisowe, miejsca o ograniczonej widoczności oraz odcinki, na których mogą pojawić się przeszkody.
Następnie wskaż miejsca, w których samo rozdzielenie tras nie wystarcza. Szczególnej uwagi wymagają obszary z ryzykiem kolizji, upadku, uderzenia, potknięcia, niespodziewanego wejścia pieszego na drogę transportową albo wejścia osoby nieuprawnionej do strefy pracy urządzenia. W takich punktach oznakowanie musi współpracować z rzeczywistym zabezpieczeniem: barierą, wygrodzeniem, ograniczeniem dostępu, zmianą kierunku ruchu lub innym rozwiązaniem technicznym i organizacyjnym.
Zacznij od czterech pytań
- Kto się porusza? Piesi, operatorzy wózków, pojazdy dostawcze, serwis, goście czy kilka grup jednocześnie.
- Dokąd prowadzi ruch? Do stanowisk, regałów, stref kompletacji, wyjść, bram, punktów pierwszej pomocy albo miejsc zbiórki.
- Gdzie ruch się przecina? Skrzyżowania i wyjścia zza regałów to miejsca, w których widoczność i czytelność oznaczeń mają szczególne znaczenie.
- Co może się zmienić? Tymczasowe składowanie, prace serwisowe i reorganizacja magazynu nie mogą pozostawić starych linii prowadzących w niewłaściwe miejsce.
Co powinno być oznaczone na stałe?
Stałego i spójnego oznaczenia wymagają przede wszystkim elementy trwałej organizacji pracy: drogi komunikacyjne i transportowe, przejścia dla pieszych oraz miejsca, w których występuje trwałe ryzyko kolizji z przeszkodą lub upadku. Stałe znaki stosuje się między innymi do zakazów, ostrzeżeń, nakazów, informacji ewakuacyjnych i innych komunikatów bezpieczeństwa przewidzianych dla danego miejsca.
| Obszar | Co ustalić | Jak podejść do oznakowania |
|---|---|---|
| Droga transportowa | Kierunek, użytkowników, skrzyżowania i miejsca manewru | Wyznaczyć czytelny przebieg i utrzymać go wolny od przeszkód |
| Przejście dla pieszych | Najbezpieczniejszy przebieg oraz miejsca przecięcia z ruchem pojazdów | Oddzielić od transportu i zapewnić dobrą widoczność w punktach kolizyjnych |
| Strefa niebezpieczna | Rodzaj zagrożenia i możliwość wejścia osób postronnych | Zastosować właściwy znak lub barwę, a gdy to niewystarczające — wygrodzenie albo inne zabezpieczenie |
| Przeszkoda na przejściu | Ryzyko potknięcia, uderzenia lub upadku | Oznaczyć w sposób widoczny i, jeśli to potrzebne, usunąć lub fizycznie zabezpieczyć przeszkodę |
| Droga ewakuacyjna | Rzeczywisty kierunek dojścia do bezpiecznego wyjścia | Stosować właściwy system znaków ewakuacyjnych i nie zasłaniać go informacjami operacyjnymi |
| Miejsce składowania | Granice, dopuszczony asortyment i wpływ na ruch | Oddzielić od dróg i przejść tak, aby składowanie nie zawężało bezpiecznej trasy |
Nie kopiuj układu oznakowania z innej hali bez sprawdzenia lokalnych warunków. Nawet obiekty o podobnej powierzchni mogą mieć inne bramy, regały, promienie skrętu, natężenie ruchu, typy wózków i punkty o ograniczonej widoczności. Oznaczenie jest skuteczne tylko wtedy, gdy odpowiada temu, co użytkownik rzeczywiście widzi i robi.
Jak rozdzielić ruch pieszy i transportowy?
Najlepszym rozwiązaniem jest ograniczanie sytuacji, w których pieszy i środek transportu muszą korzystać z tej samej przestrzeni. Jeżeli pełne rozdzielenie nie jest możliwe, wyznacz trasy w sposób jednoznaczny i zadbaj o szczególną czytelność skrzyżowań, wyjść z pomieszczeń, bram, końców regałów oraz stref cofania. Pracownik powinien z wyprzedzeniem wiedzieć, że zbliża się do punktu konfliktu ruchu.
W miejscach, w których pieszy może niespodziewanie wejść na drogę — na przykład bezpośrednio zza drzwi, bramy lub przejścia — przepisy przewidują zastosowanie barierek albo innych skutecznych środków ochronnych. To ważny przykład zasady, że linia i znak nie są automatycznie wystarczające. Jeżeli użytkownik może wejść bezpośrednio pod ruch pojazdu, trzeba przeanalizować fizyczne zabezpieczenie oraz widoczność.
Skrzyżowanie jest ważniejsze niż sama linia
Na długim, prostym odcinku droga może być dobrze widoczna, a ryzyko pojawia się dopiero na skrzyżowaniu lub przy wyjeździe zza regału. Dlatego podczas przeglądu oznakowania zwracaj uwagę nie tylko na ciągłość linii, ale też na pole widzenia, oświetlenie, zasłanianie znaków przez towar oraz możliwość zatrzymania się przed wejściem w strefę konfliktu.
Jak oznaczać strefy niebezpieczne?
Najpierw określ, dlaczego dana strefa jest niebezpieczna. Inaczej informuje się o śliskiej nawierzchni, inaczej o ruchu wózków, ryzyku uderzenia w przeszkodę czy zakazie wstępu do obszaru pracy maszyny. Właściwy komunikat powinien odpowiadać realnemu zagrożeniu, a nie być ogólnym symbolem „uwaga”.
Miejsca zagrożenia dla pracowników powinny być oznakowane widocznymi barwami lub znakami bezpieczeństwa zgodnie z wymaganiami przepisów oraz Polskich Norm. Jeżeli takie oznaczenie nie wystarcza do zapewnienia bezpieczeństwa, strefę trzeba wyłączyć z użytkowania przez odpowiednie wygrodzenie albo zabezpieczyć w inny sposób. Otwory i zagłębienia również wymagają zabezpieczenia, a gdy nie można ich zamknąć — właściwego ogrodzenia i oznaczenia.
W praktyce oznacza to, że do każdej strefy warto przypisać trzy poziomy: informacja — co to za zagrożenie, zachowanie — co użytkownik ma zrobić lub czego nie robić, oraz zabezpieczenie — co fizycznie ogranicza możliwość wejścia w obszar ryzyka, jeśli jest to potrzebne.
Jak używać barw, znaków i taśm bez tworzenia chaosu?
Barwa bezpieczeństwa, znak i dodatkowy opis powinny tworzyć jeden system. Nie wprowadzaj dowolnych lokalnych znaczeń dla kolorów, jeżeli mogłyby one kolidować z komunikatami bezpieczeństwa. Pracownik nie powinien zastanawiać się, czy ten sam kolor w jednej części hali oznacza drogę pieszą, a w innej strefę odkładczą albo zakaz postoju.
Taśmy ostrzegawcze mogą szybko zwiększyć widoczność granicy lub miejsca wymagającego uwagi, ale sposób ich użycia zależy od typu produktu i charakteru strefy. Taśma nieklejona może służyć do czasowego wydzielenia obszaru, a wariant klejony wymaga odpowiedniego podłoża i oceny trwałości. Dla trwałych dróg komunikacyjnych liczy się odporność oznaczenia na warunki eksploatacji i regularne odtwarzanie tam, gdzie jest ścierane.
Tekst pomaga, ale nie zastępuje właściwego znaku
Dodatkowa informacja tekstowa może wyjaśnić lokalną procedurę, numer strefy, kierunek albo zasady składowania. Nie powinna jednak zastępować wymaganego znaku bezpieczeństwa. Ramki, kieszenie na etykiety i markery traktuj jako narzędzia porządkowania informacji operacyjnej, nie jako sposób na tworzenie własnego systemu piktogramów.
Jak oznaczać strefy tymczasowe i zmiany organizacji ruchu?
Najwięcej nieporozumień powstaje wtedy, gdy przestrzeń jest w przebudowie albo układ magazynu zmienia się szybciej niż oznakowanie. Prace serwisowe, uszkodzenie nawierzchni, rozładunek, chwilowe zajęcie przejścia czy wyłączenie fragmentu hali wymagają czytelnego odseparowania od normalnego ruchu. Jeżeli stara linia nadal prowadzi użytkownika w zamkniętą strefę, trzeba ją wyłączyć z systemu albo jednoznacznie wskazać trasę zastępczą.
Dla oznaczeń tymczasowych ważna jest możliwość szybkiego zauważenia zmiany. Nie należy jednak tworzyć wielu nakładających się komunikatów. Jeden wyraźny i spójny system jest bezpieczniejszy niż kilka taśm, kartek i strzałek pokazujących różne kierunki.
Po zakończeniu prac usuń oznaczenie tymczasowe
Nieaktualne ostrzeżenie z czasem staje się „tłem”, które pracownicy przestają zauważać. Po zakończeniu prac usuń taśmy, kartki i wygrodzenia, które nie są już potrzebne, a stałe oznakowanie przywróć do pełnej czytelności. Jeżeli zmiana organizacji ruchu jest trwała, zaktualizuj cały układ zamiast pozostawiać prowizoryczne rozwiązanie.
Produkty polecane
Taśmy ostrzegawcze do wydzielania i sygnalizowania stref
Taśmy ostrzegawcze są prostym narzędziem do wizualnego zwrócenia uwagi na granicę lub obszar wymagający ostrożności. Przed użyciem sprawdź, czy konkretny wariant jest klejony czy nieklejony i czy odpowiada planowanemu sposobowi montażu; taśma nie zastępuje bariery tam, gdzie samo oznaczenie nie zapewnia bezpieczeństwa.
Gotowe znaki bezpieczeństwa i ewakuacyjne
Gotowe znaki pokazują różne rodzaje komunikatów: ostrzeżenie o zagrożeniu, kierunek ewakuacji oraz miejsce zbiórki. Dobieraj znak do rzeczywistej funkcji miejsca i obowiązującego systemu oznakowania — nie stosuj przypadkowego piktogramu tylko dlatego, że jest dobrze widoczny.
Znak tdc, uwaga ślisko
Symbol: 178636
Zobacz produkt
Znak tdc, kierunek do wyjścia ewakuacyjnego - w dół w prawo
Symbol: 178682
Zobacz produkt
Znak TDC, Miejsce zbiórki do ewakuacji
Symbol: 200612

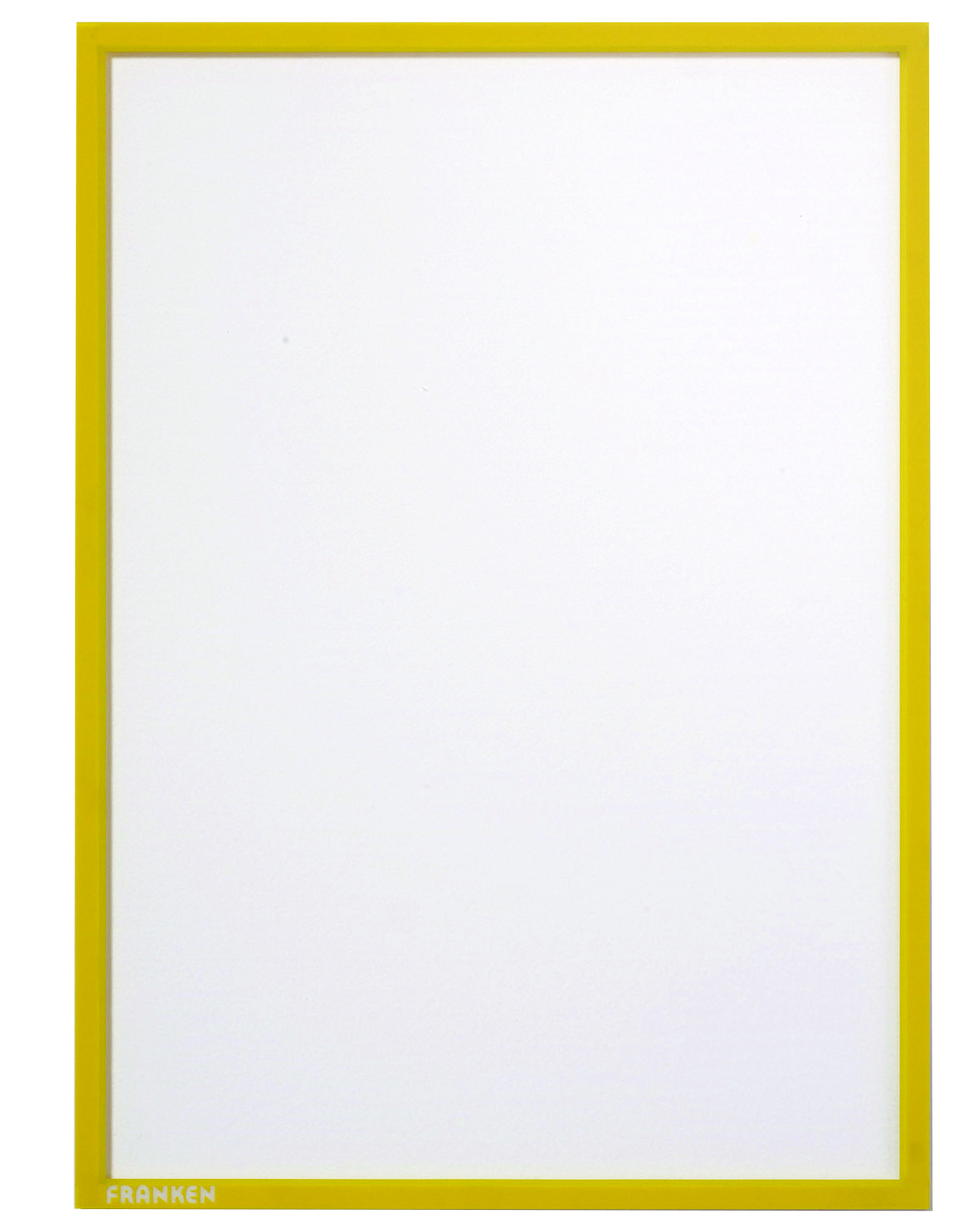

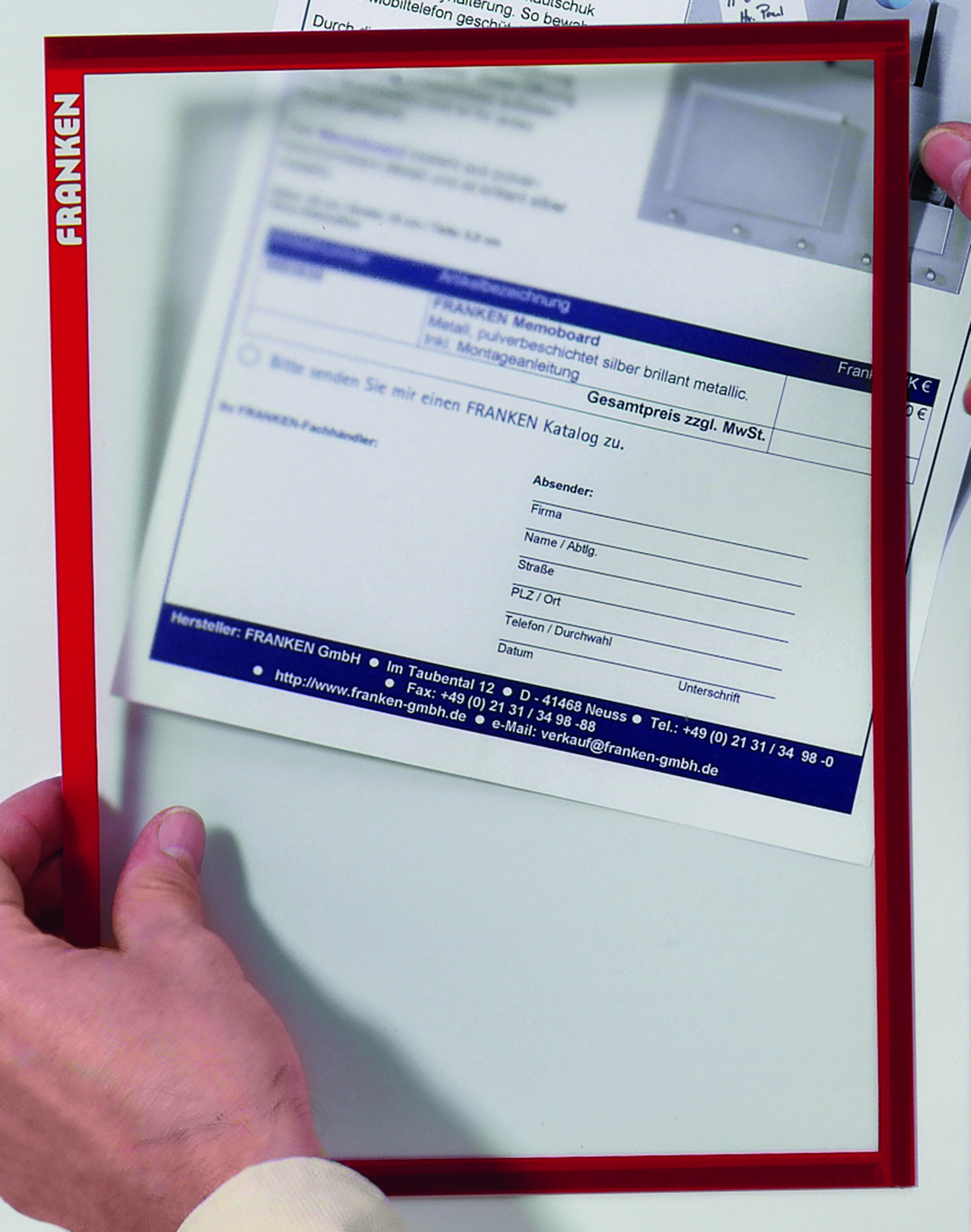

Zobacz produktNośniki informacji pomocniczej w magazynie i na hali
Kieszenie i ramki mogą służyć do prezentowania instrukcji, oznaczeń operacyjnych albo informacji lokalnych, jeśli miejsce i sposób montażu są do tego odpowiednie. Nie traktuj ich jako zamiennika wymaganego znaku bezpieczeństwa; komunikat pomocniczy powinien wspierać, a nie zastępować system BHP.

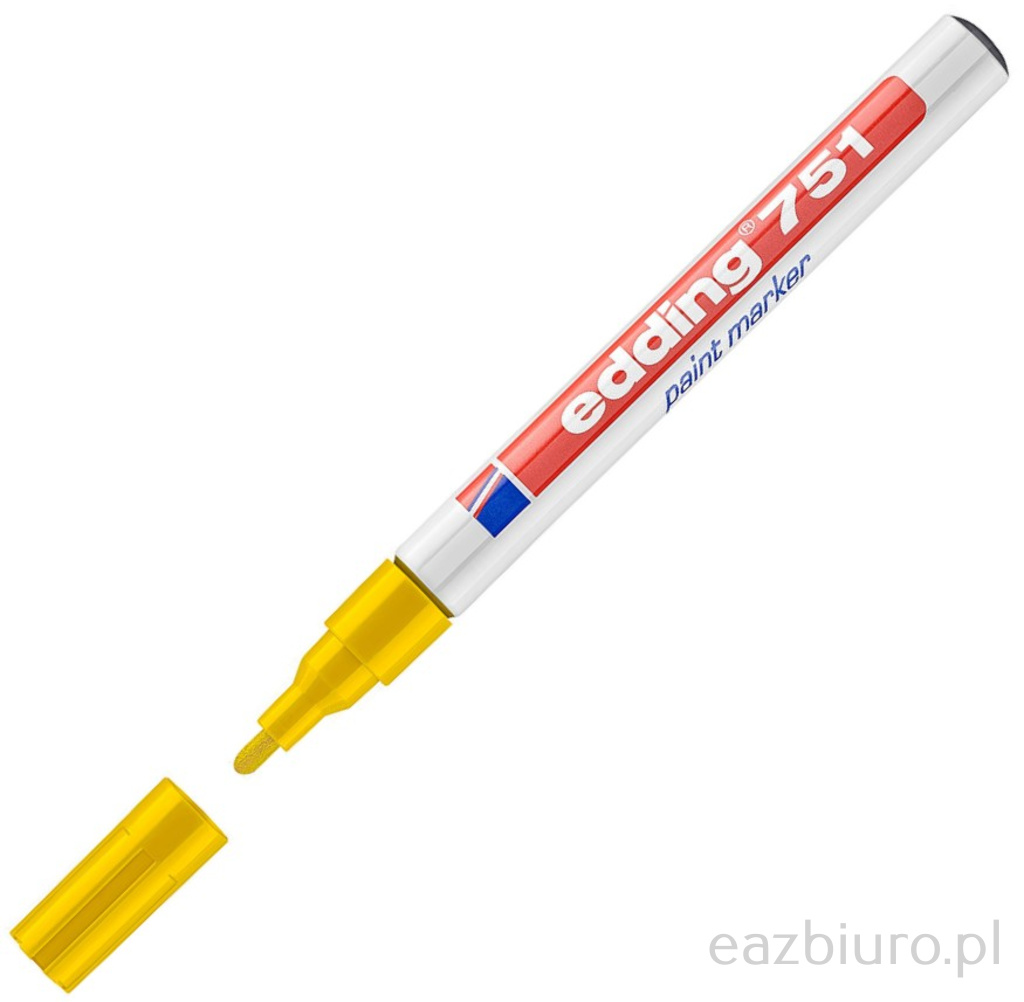

Markery do opisów pomocniczych i identyfikacji
Markery przemysłowe i olejowe mogą być przydatne do tworzenia trwałych lub roboczych opisów na właściwie dobranych powierzchniach. Zawsze sprawdź zgodność markera z materiałem, a oznaczenia tekstowe stosuj jako uzupełnienie — nie zamiast wymaganych barw i znaków bezpieczeństwa.
Najczęstsze błędy przy oznakowaniu dróg i stref
1. Linia na podłodze zamiast realnego zabezpieczenia
Jeżeli istnieje ryzyko wejścia w obszar, w którym człowiek może zostać potrącony, uderzony lub spaść, samo oznaczenie może być niewystarczające. Najpierw oceń możliwość zastosowania wygrodzenia, bariery albo innego środka ochronnego.
2. Zbyt wiele kolorów bez jasnego znaczenia
Rozbudowany kod kolorystyczny działa tylko wtedy, gdy jest spójny i znany użytkownikom. Przypadkowe dokładanie kolejnych barw prowadzi do sytuacji, w której oznaczenie wygląda intensywnie, ale nie przekazuje jednoznacznej informacji.
3. Znaki zasłonięte przez towar lub wyposażenie
Znak powinien być widoczny z miejsca, z którego użytkownik podejmuje decyzję. Regularnie sprawdzaj, czy regał, paleta, otwarte skrzydło bramy albo nowa zabudowa nie zasłaniają komunikatu.
4. Stare oznaczenia po zmianie układu hali
Nieaktualna linia może być groźniejsza niż brak linii, bo sugeruje bezpieczną trasę tam, gdzie organizacja ruchu już się zmieniła. Każda przebudowa powinna kończyć się kontrolą oznakowania.
5. Traktowanie drogi ewakuacyjnej jak zwykłej strefy logistycznej
Komunikaty ewakuacyjne mają własną funkcję i nie powinny być mieszane z oznaczeniami składowania, kompletacji czy transportu. Nie zasłaniaj ich informacjami operacyjnymi ani tymczasowymi etykietami.
6. Brak przeglądu ścierających się oznaczeń
Oznaczenia na podłodze zużywają się podczas ruchu, czyszczenia i pracy urządzeń. Jeśli granica przestaje być czytelna, system traci funkcję. Ustal odpowiedzialność za regularne sprawdzanie i odtwarzanie oznaczeń.
Checklista przed zatwierdzeniem oznakowania
- ✓Rzeczywisty przebieg ruchu pieszego i transportowego został rozpoznany na miejscu.
- ✓Drogi, przejścia i miejsca skrzyżowań są czytelne dla użytkowników.
- ✓Strefy niebezpieczne mają komunikat odpowiadający konkretnemu zagrożeniu.
- ✓W miejscach wymagających fizycznej ochrony zastosowano wygrodzenie, barierę albo inne skuteczne zabezpieczenie.
- ✓Znaki są widoczne z właściwego kierunku i nie są zasłonięte przez towar lub wyposażenie.
- ✓Stałe oznaczenia nie kolidują z tymczasowymi komunikatami.
- ✓Drogi ewakuacyjne i komunikaty bezpieczeństwa nie są mylone z oznaczeniami operacyjnymi.
- ✓Kolory i symbole są stosowane spójnie w całym obiekcie.
- ✓Miejsca składowania nie zawężają wyznaczonych przejść i dróg.
- ✓Zmiany układu hali powodują aktualizację oznakowania.
- ✓Zużyte lub nieczytelne linie i znaki są wymieniane albo odnawiane.
- ✓Wyznaczono osobę lub rolę odpowiedzialną za okresowy przegląd systemu.
Powiązane poradniki
- Co oznaczają piktogramy i normy na produktach ochronnych?
- Co powinien zawierać punkt BHP na hali lub w magazynie?
- Które znaki powinny znaleźć się w magazynie, warsztacie i biurze?
- Jak prowadzić spójny system oznakowania w całej firmie?
FAQ – oznakowanie stref i dróg komunikacyjnych
Czy sama taśma ostrzegawcza wystarczy do zabezpieczenia strefy niebezpiecznej?
Nie zawsze. Taśma może zwiększyć widoczność granicy, ale jeżeli ryzyko wymaga wyłączenia miejsca z użytkowania lub fizycznego ograniczenia dostępu, potrzebne może być wygrodzenie, bariera albo inne skuteczne zabezpieczenie.
Czy drogi komunikacyjne w zakładzie pracy powinny być oznakowane na stałe?
Ogólne przepisy BHP wymagają wykonania i oznakowania dróg komunikacyjnych i transportowych oraz przejść zgodnie z właściwymi przepisami i Polskimi Normami. Stałe elementy organizacji ruchu powinny być oznaczone w sposób trwały i utrzymywane w stanie czytelnym.
Czy można wprowadzić własny system kolorów w magazynie?
Informacje operacyjne można porządkować lokalnie, ale nie powinny one kolidować z barwami i znakami bezpieczeństwa. Użytkownik musi jednoznacznie odróżniać komunikat BHP od oznaczenia logistycznego lub organizacyjnego.
Jak często trzeba sprawdzać oznaczenia podłogowe i znaki?
Częstotliwość kontroli trzeba dopasować do warunków eksploatacji. W miejscu o intensywnym ruchu oznaczenia mogą zużywać się szybciej, dlatego praktycznym kryterium jest ich czytelność, widoczność i zgodność z aktualną organizacją ruchu.
Co zrobić po zmianie układu regałów lub tras wózków?
Trzeba ponownie sprawdzić cały przebieg ruchu i usunąć oznaczenia, które prowadzą według starego układu. Nowa organizacja powinna być spójna na podłodze, na znakach oraz w lokalnych instrukcjach.
Wniosek: oznakowanie ma prowadzić do właściwego zachowania
Skuteczny system oznakowania nie polega na maksymalnej liczbie linii, kolorów i tablic. Jego zadaniem jest szybkie przekazanie użytkownikowi trzech informacji: gdzie może się poruszać, gdzie zaczyna się zagrożenie oraz jak ma się zachować. Dlatego oznakowanie musi odpowiadać rzeczywistej organizacji ruchu, być widoczne i aktualne, a w miejscach poważnego ryzyka współpracować z fizycznymi zabezpieczeniami.
Zacznij od mapy ruchu, rozdziel pieszych od transportu tam, gdzie to możliwe, wskaż punkty kolizyjne, dobierz właściwe barwy i znaki, a następnie zaplanuj regularny przegląd. Jeżeli zmienia się układ hali, sposób składowania albo przebieg tras, aktualizuj system od razu — nie pozostawiaj użytkownikowi sprzecznych komunikatów.
